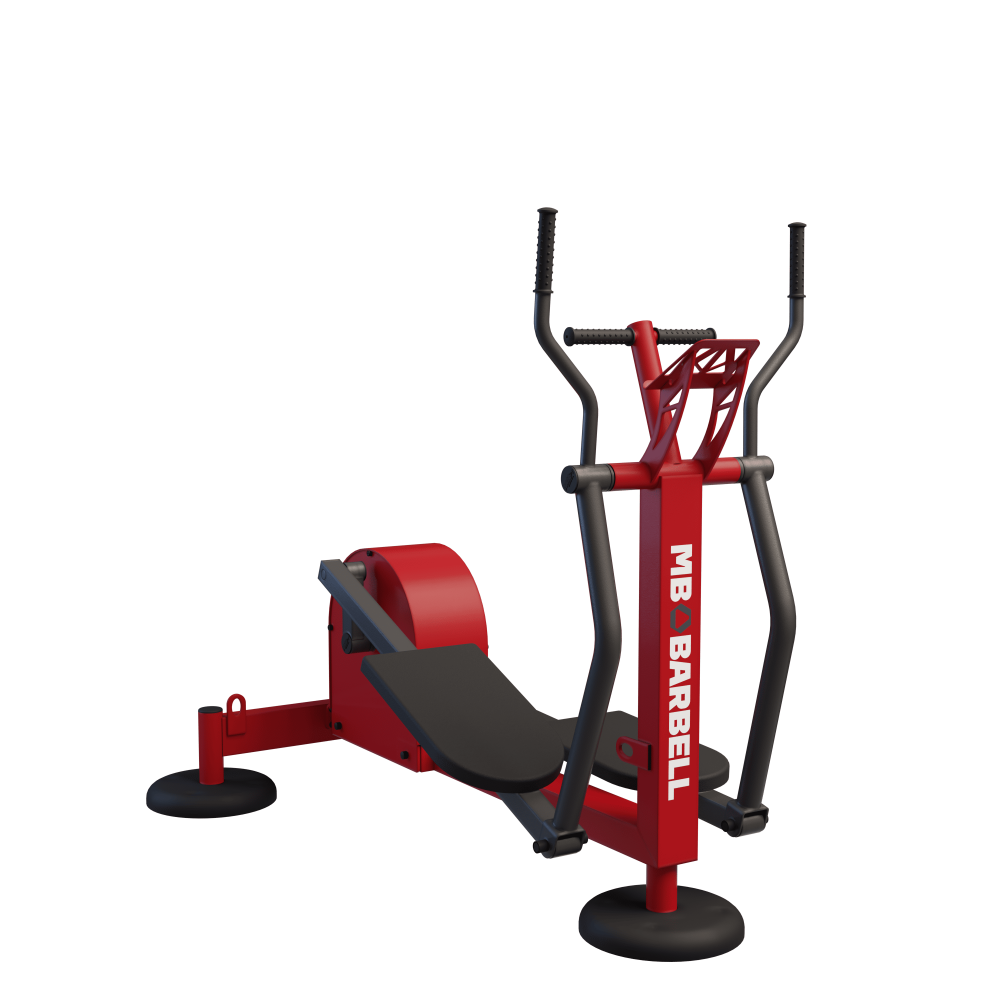

Эллипсоид с безынерционным нагрузочным механизмом MB 7.81

Тренажёр предназначен для кардиотренировок.

Упражнения: имитация ходьбы, бега.

Габариты (ДхШхВ), мм: 2040х1350х1690 (производителем допускается отклонение от указанных размеров в пределах 2%)

Техническое описание:

Несущая конструкция изготовлена из стального профиля 120х60мм с толщиной стенки 3 мм и 3-х стальных труб диаметром 74 мм с толщиной стенки 4 мм.

Угол подъема ноги 22 градуса, высота подъема ноги 330 мм, длина хода 420 мм, движущиеся рычаги, обеспечивающие движение рук, позволяют комфортно и максимально эффективно прорабатывать все группы мышц.

На узлы вращения установлены необслуживаемые подшипники закрытого типа.

Рычаги узла вращения длиной 185 мм и 1280 мм, изготовлены из стального профиля 40х60 мм, 60х60 мм с толщиной стенки 2 мм, а также рычаг длиной 840 мм, изготовленный из стальной гнутой трубы диаметром 60 мм, толщиной стенки 3,5 мм, соединены с педалью.

Крутящий момент от движущихся педалей через рычаги передается на вал безынерционного нагрузочного механизма, что создает для занимающегося дополнительную механическую нагрузку. Безынерционный нагрузочный механизм закрыт защитным кожухом с плоскими стенками из стального листа, толщиной 5 мм, и полукруглой крышкой из ударопрочного ABS пластика толщиной 5 мм. Радиус загиба пластика 270 мм. Ширина защитного кожуха 240 мм.

Подвижные вертикальные рукоятки изготовлены из гнутой стальной трубы диаметром 34 мм, толщиной стенки 3 мм. В местах хвата на рукоятки с помощью специального молекулярного клея закреплены ручки из ПВХ (поливинилхлорид) диаметром 34 мм, имеющие анатомическую противоскользящую поверхность.

В целях безопасности и удобства на тренажере предусмотрены неподвижные горизонтальные рукоятки, изготовленные из стального прута диаметром 30 мм. В местах хвата на рукоятки с помощью специального молекулярного клея закреплены ручки из ПВХ (поливинилхлорид) диаметром 34 мм, имеющие анатомическую противоскользящую поверхность.

На тренажере установлен держатель для гаджетов и книг, выполненный из стального листа толщиной 3 мм, с прорезным орнаментом для свободного стока воды.

Педали толщиной 34 мм размером 590х350 мм изготовлены из комбинированного материала: стального листа толщиной 3 мм и вулканизированной резины с нанесением противоскользящих ребер и бортиков, повышающих безопасность при эксплуатации.

Сварка конструкционных элементов тренажера выполнена в соответствии с ГОСТ 14771-76. Поверхность металла перед покраской обработана: Сухая абразивная струйная очистка (дробомет).

Покраска рамы выполнена в 2 слоя, что должно обеспечивать устойчивость к ударам и атмосферным осадкам. Красочный слой имеет текстурированную поверхность в виде шагрени.

Цвет стандартный: красный с черным. (RAL 3020/9005) Возможны варианты с использованием другого цвета.

Все открытые болтовые соединения оцинкованные и защищены колпачками закругленной формы из ПВХ (поливинилхлорид) диаметрами и высотой 27х19 мм, 20х11мм, 20х16 мм, что усиливает антивандальную и антикоррозийную защиту тренажера.

Для предотвращения травм спортсменов концы прямоугольных профилей заварены с радиальным скруглением 3 мм, а круглые трубы имеют заглушки ПВХ (поливинилхлорид).

В комплект входят анкерные болты М16х125 для крепления тренажера к бетонному основанию.

Для безопасности в основании ног тренажера устанавливаются цельнолитые резиновые накладки диаметром 390 мм, толщиной 60 мм, которые закрывают выступающие элементы анкерных болтов. Накладки имеют внутренние пазы под головки анкерных болтов и технологический разрыв с разъемным соединением типа «ласточкин хвост». Разъемное соединение осуществляется через замок в виде равнобедренной трапеции, с размерами оснований 50 и 20 мм соответственно и высотой 35 мм, с приемным отверстием в виде равнобедренной трапеции, с размерами оснований трапеции 50 и 20 мм соответственно и высотой 35 мм. Накладки изготовлены из цельнолитой резины с плотностью материала 1250 кг/м3 и твердостью по Шору (шкала А) 62 единицы.

На тренажере имеются транспортировочные петли для установки краном, изготовленные из стальной пластины размером 125х60 мм толщиной 8 мм, с диаметром отверстия 30 мм.

На тренажере размещена нестираемая полноцветная иллюстрированная инструкция в виде таблички с визуализацией выполнения упражнения и информацией о назначении тренажера с требованиями безопасности и предостережениями.

На тренажере размещена табличка с уникальным серийным номером и информацией о производителе.

Тренажер укомплектован эксплуатационной документацией в соответствии с ГОСТ 2.601-2013.

Тренажер соответствует «ГОСТ Р 57538-2017 Тренажеры стационарные уличные. Общие требования безопасности и методы испытаний».

Гарантийный срок — 1 год.

Срок эксплуатации — 5 лет.
