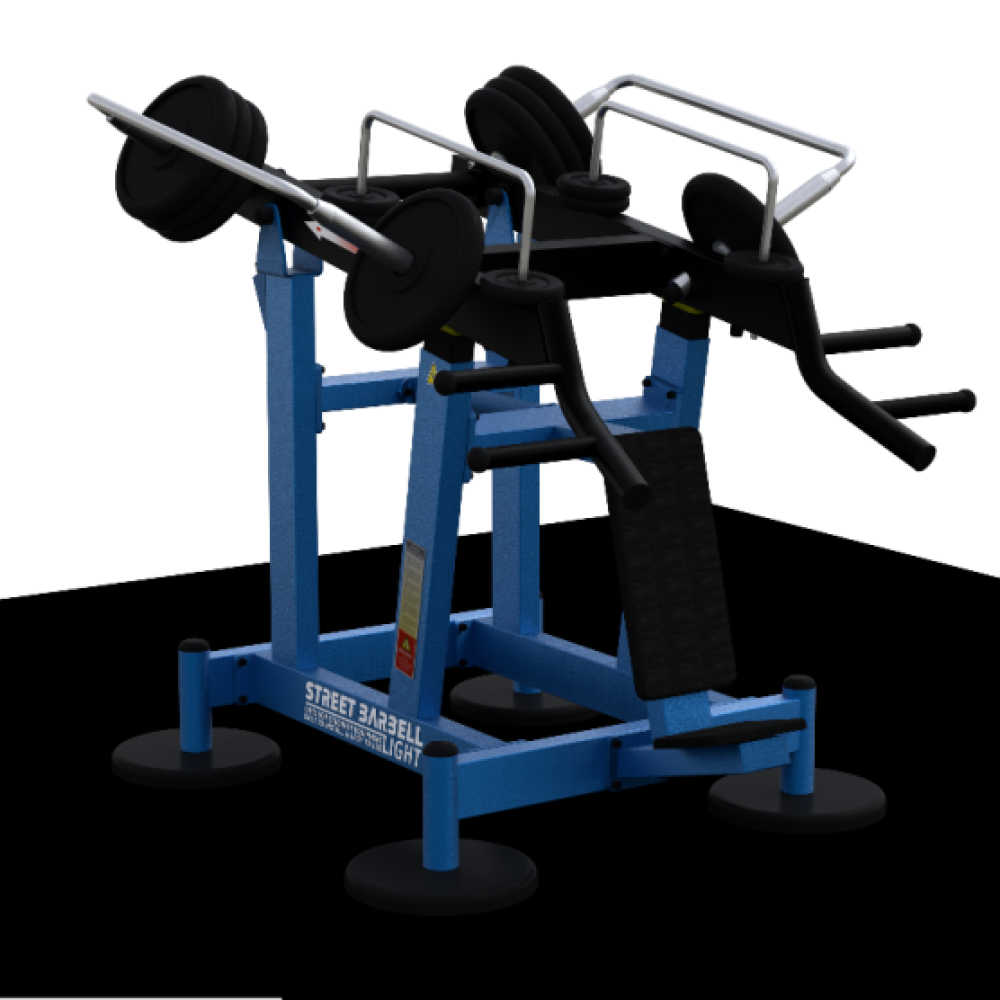

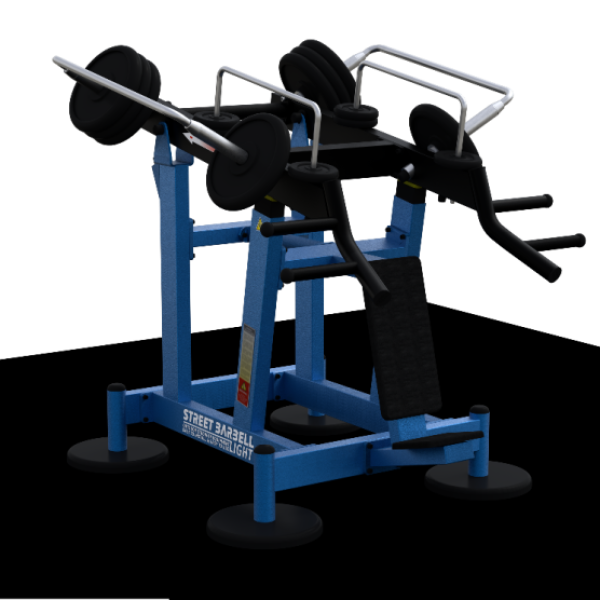

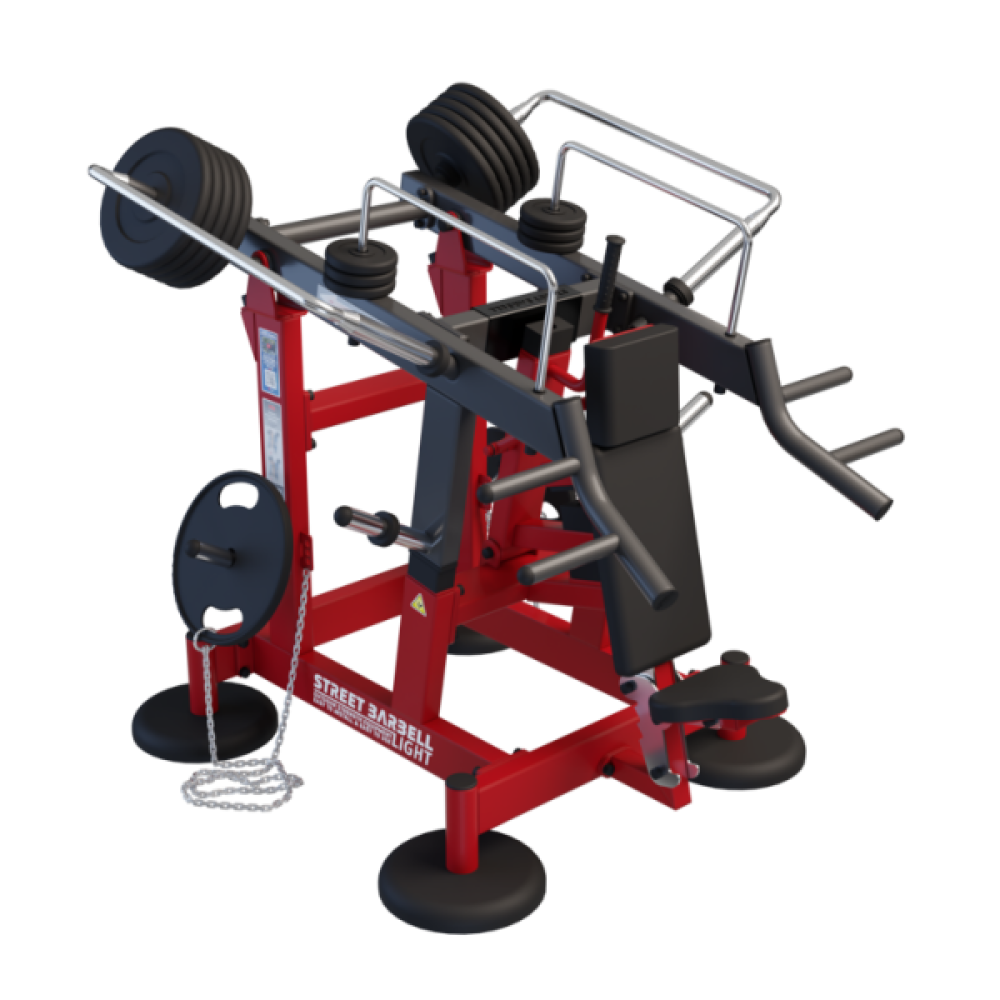

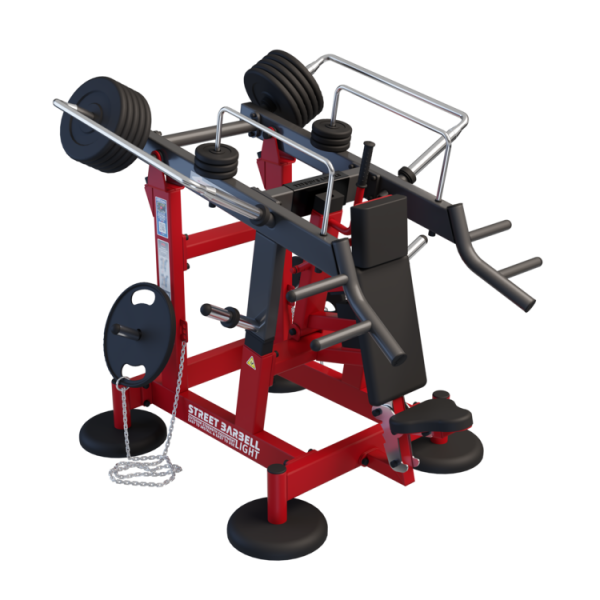

Вертикальный жим с легким стартом MB 7.105E

Тренажер предназначен для тренировки дельтовидных мышц.

Упражнение:

• Жим вверх сидя широким или узким хватом.

Технические характеристики:

Габариты (ДхШхВ), мм: 1785 х1500х1620.

Вес общий: 360 кг.

Диски:

10 шт по 15 кг (150 кг)

6 шт по 2,5 кг (15 кг)

Описание:

• Несущая конструкция изготовлена из профиля 120х60 мм толщина стенки 3 мм.

·        Поверхность металла перед покраской подвергнута сухой абразивной струйной очистке (дробомет).

• Покраска рамы выполнена в 2 слоя, что обеспечивает устойчивость к ударам и атмосферным осадкам.

1) Цинковая грунтовка.

2) Слой порошковой краски.

• Цвет стандартный: синий с черным. Возможны варианты с использованием другого цвета.
• Нагрузка меняется путем перемещения дисков по направляющей.
• Направляющие изготавливаются из нержавеющей стали
• Диски, стальные, цельнометаллические, обрезиненные.
• Диаметр ручек 42 мм.
• Оборудован системой легкого старта.
• Для предотвращения травм спортсменов концы прямоугольного профиля заварены.
• Для предотвращения травм спортсменов на конце круглой трубы имеются заглушки из ПВХ.
• На спинку и сиденье, для комфортного использования установлены накладки из ламинированной фанеры покрытой интегральным пенополиуретаном с противоскользящей поверхностью.
• На узлы вращения установлены необслуживаемые подшипники закрытого типа.
• Конструкция тренажера делает его устойчивым к опрокидыванию, что позволяет устанавливать без крепления к поверхности.
• На тренажере имеются транспортировочные петли для установки краном.
• Тренажеры могут крепиться к бетонному основанию анкерными болтами М16х125, либо к грунту специальными нагелями.
• Тренажер укомплектовывается резиновыми накладками, которые закрывают основания ног тренажера.

Конструкция тренажеров защищена патентом

Несущая конструкция изготовлена из стального профиля 120х60 мм с толщиной стенки 3 мм, соответствующего ГОСТ 30245-2003, и 4-х стальных труб диаметром 76 мм с толщиной стенки 4 мм.

Конструкцией тренажера предусмотрен максимальный угол поворота подвижной части рамы 80 градусов. Расстояние между рычагами подвижной рамы 560 мм и наличие четырех рукояток позволяет комфортно и эффективно выполнять упражнение спортсменам разного роста. Рукоятки изготовлены из стальной трубы диаметром 42 мм, соответствующего ГОСТ 1051-73.

Сиденье размером 246 х 246 мм толщиной 25 мм с радиусом округления 28 мм, спинка состоит из двух частей размером 246 х 456 мм толщиной 25 мм с радиусом округления 28 мм, изготовлены из бакелитовой ламинированной фанеры толщиной 12 мм, покрытой интегральным пенополиуретаном с противоскользящей поверхностью.

В качестве отягощения в тренажере используется  подвижная рама, изготовленная из стального профиля 120х60 мм с толщиной стенки 3 мм, соответствующего ГОСТ30245-2003, 4 вертикально расположенных накопителя дисков, изготовленных из прута нержавеющей стали ГОСТ 5949-2018, диаметром 20 мм, и 4 горизонтально расположенных накопителя дисков диаметром 48 мм, изготовленных  из бесшовной трубы из коррозийно-стойкой стали ГОСТ 9941-2022. Вертикально расположенные накопители дисков соединены между собой прутами из нержавеющей стали диаметром 20 мм ГОСТ 5949-2018. Горизонтально расположенные накопители дисков соединены между собой прутами из нержавеющей стали диаметром 30 мм ГОСТ 5949-2018. Конструкцией предусмотрено сквозное крепление накопителей через специальные втулки, вваренные в профиль подвижной рамы.

Крепление вертикальных и горизонтальных накопителей осуществляется гайками М14 и М20, оснащены антивандальными и антикоррозийными колпачками или ПВХ (поливинилхлорид) диаметром 32 мм, высотой 25 мм, и диаметром 42 мм, высотой 32 мм соответственно.

На верхние накопители диаметром 20 мм установлены отбойники диаметром 58 мм толщиной 15 мм или ПВХ (поливинилхлорид), которые предохраняют раму от вертикального падения дисков.

На тренажере предусмотрены 2 упора (отбойника), ограничивающие диапазон движения подвижной рамы, изготовленные или ПВХ (поливинилхлорид) и имеющие размеры 108х60х60 мм, и имеющие скрытое болтовое крепление к раме.

Изменение нагрузки осуществляется путем перемещения дисков в накопителе. В качестве отягощения в тренажере используются диски стальные, цельнометаллические, обрезиненные, с втулкой из нержавеющей стали ГОСТ 9941-2022 10 шт. по 15 кг (150 кг) и 6 шт. по 2,5 кг (10 кг). Диаметр дисков 15 кг — 360 мм, толщина — 35 мм. Диаметр дисков 2,5 кг — 165 мм, толщина — 29 мм. Резиновое покрытие диска изготовлено из цельнолитой резины с плотностью материала 1250 кг/м3 и твердостью по Шору (шкала А) 62 единиц. Резиновое покрытие приклеено к стальной основе для предотвращения его отрыва в процессе эксплуатации.

Узел вращения подвижной рамы изготовлен из стальной пластины размером 160х120 мм с толщиной стенки 8мм, соответствующей ГОСТ 19903-2015 и оснащен 4-мя необслуживаемыми подшипники закрытого типа, соответствующими ГОСТ 520-2011 и 2 осями рычагов длиной 86 мм, изготовленными из стального прута диаметром 40 мм, соответствующего ГОСТ 1051-73.

Сварка конструкционных элементов тренажера выполнена в соответствии с ГОСТ 14771-76.

Покраска рамы выполнена в 2 слоя для антивандальной защиты. Покраска рамы выполнена в 2 слоя, что обеспечивает устойчивость к ударам и атмосферным осадкам. Красочный слой имеет текстурированную поверхность в виде шагрени.

Для улучшения удобства использования тренажер оборудован системой легкого старта.

Все открытые болтовые соединения оцинкованные и защищены колпачками закругленной формы из ПВХ (поливинилхлорид) диаметрами и высотой 27х19 мм, 20х11мм, 20х16 мм, что усиливает антивандальную и антикоррозийную защиту тренажера.

Для предотвращения травм спортсменов концы прямоугольных профилей заварены с радиальным скруглением 3 мм, а круглые трубы имеют заглушки  или ПВХ (поливинилхлорид).

В комплект входят 16 анкерных болтов М16х125 для крепления тренажера к бетонному основанию.

Для безопасности в основании ног тренажера устанавливаются цельнолитые резиновые накладки диаметром 390 мм, толщиной 60 мм, которые закрывают выступающие элементы анкерных болтов. Накладки имеют внутренние пазы под головки анкерных болтов и технологический разрыв с разъемным соединением типа «ласточкин хвост». Разъемное соединение осуществляется через замок в виде равнобедренной трапеции, с размерами оснований 50 и 20 мм соответственно и высотой 35 мм., с приемным отверстием в виде равнобедренной трапеции, с размерами оснований трапеции 50 и 20 мм соответственно и высотой 35 мм. Накладки изготовлены из цельнолитой резины с плотностью материала 1250 кг/м3 и твердостью по Шору (шкала А) 62 единиц.

На тренажере имеются транспортировочные петли для установки краном, изготовленные из стальной пластины размером 125х60 мм толщиной 8 мм, соответствующей ГОСТ19903-2015, с диаметром отверстия 30 мм.

На тренажере размещена нестираемая полноцветная иллюстрированная инструкция в виде таблички с визуализацией выполнения упражнения и информацией о назначении тренажера, а также нестираемая полноцветная инструкция в виде таблички с требованиями безопасности и предостережениями.

Тренажер соответствуют «ГОСТ Р 57538-2017 Тренажеры стационарные уличные. Общие требования безопасности и методы испытаний».
