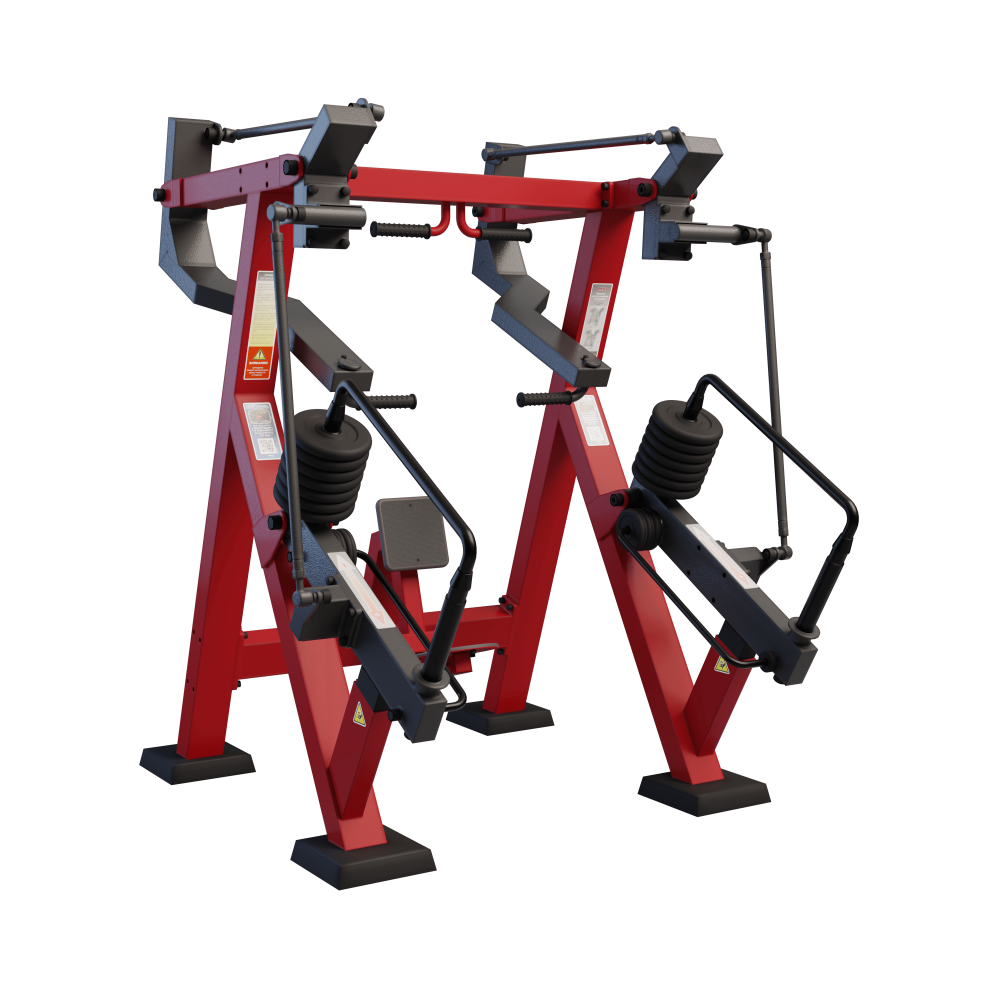

Жим под углом вверх сидя с изменяемой нагрузкой MB 7.56.3

Уличный тренажер для МГН создан с учетом потребностей людей, использующих для передвижения кресло-коляску. Разработан совместно со спортсменами-паралимпийцами.

Тренажер предназначен для тренировки мышц груди и дельтовидных мышц.

Упражнения: жим от груди.

Габариты (ДхШхВ), мм: 1820х1580х2000 (производителем допускается отклонение от указанных размеров в пределах 2%)

Техническое описание:

Несущая конструкция изготовлена из стального профиля 120х60 мм с толщиной стенки 3 мм.

Спинка тренажера размером 246х246 мм с радиусом закругления углов 28 мм изготовлена из бакелитовой ламинированной фанеры толщиной 12 мм, с текстурированной противоскользящей поверхностью.

Сидение диаметром 280 мм изготовлено из бакелитовой ламинированной фанеры толщиной 12 мм, с текстурированной противоскользящей поверхностью, установлено на рычаге, изготовленном из профиля размером 60х60 мм. Рычаг сидения закреплен на раме тренажера. Ось вращения расположена перпендикулярно, относительно плоскости спинки тренажера. Рычаг установлен на 2х необслуживаемых шарикоподшипниках и имеет ручку для поворота сидения, выполненную из прута диаметром 30 мм. В местах хвата на рукоятке с помощью клея закреплены ручки из ПВХ (поливинилхлорид), имеющие анатомическую противоскользящую поверхность. Радиус поворота сидения ограничен шарообразными отбойниками, выполненными из ПВХ (поливинилхлорид), установленными на раме тренажера.

На конце рабочих рычагов установлены 2 узла с подвижными рукоятями, вращающимися на оси, расположенной в поперечной подвижным рычагам плоскости.

Рукоятки изготовлены из стального прута диаметром 25 мм. В местах хвата на рукоятки закреплены ручки диаметром из ПВХ (поливинилхлорид), имеющие анатомическую противоскользящую поверхность. Ручки подвижны в продольной плоскости относительно элементов рабочих рычагов с амплитудой подвижности не менее 90 градусов.

В качестве отягощения в тренажере используется подвижная рама, состоящая из двух частей. Каждая часть, представляет собой сочлененный рычажный механизм, изготовленный из стального профиля 120х60 мм с толщиной стенки 3 мм и соединенный между собой системой регулируемых шарнирных соединений.

4 вертикально расположенные накопители дисков диаметром 48 мм и 4 горизонтально расположенные накопители дисков диаметром 20 мм изготовлены из стального прута. Вертикально расположенные накопители дисков соединены между собой стальными прутами диаметром 30 мм. Горизонтально расположенные накопители дисков соединены между собой прутами диаметром 20 мм. Конструкцией предусмотрено сквозное крепление накопителей через специальные втулки, вваренные в профиль подвижной рамы.

Крепление вертикальных и горизонтальных накопителей осуществляется гайками М14 и М20, оснащены антивандальными и антикоррозийными колпачками из ПВХ (поливинилхлорид) диаметром 32 мм, высотой 25 мм, и диаметром 42 мм, высотой 32 мм соответственно.

На накопители диаметром 20 мм установлены отбойники диаметром 58 мм толщиной 15 мм из ПВХ (поливинилхлорид), которые предохраняют раму от вертикального падения дисков.

На тренажере предусмотрены упоры (отбойник), изготовленные из ПВХ (поливинилхлорид) размером 108х60х60 мм, ограничивающие диапазон движения подвижной рамы и имеющие скрытое болтовое крепление к раме.

Изменение нагрузки осуществляется путем перемещения дисков в накопителе. В тренажере используются диски стальные, цельнометаллические, обрезиненные, 16 шт. по 5 кг (80 кг) и 6 шт. по 1,25 кг (7,5 кг). Диаметр дисков 5 кг — 211 мм, толщина — 31 мм. Диаметр дисков 1,25 кг — 128 мм, толщина — 26 мм. Резиновое покрытие диска изготовлено из цельнолитой резины с плотностью материала 1250 кг/м3 и твердостью по Шору (шкала А) 62 единиц. Резиновое покрытие приклеено к стальной основе для предотвращения его отрыва в процессе эксплуатации.

Узел вращения подвижной рамы изготовлен из стальной пластины размером 160х120 мм с толщиной стенки 8мм и оснащен необслуживаемыми подшипниками закрытого типа.

Нагрузка на тренажере изменяется ступенчато с минимальным шагом 1,25.

Сварка конструкционных элементов тренажера выполнена в соответствии с ГОСТ 14771-76. Поверхность металла перед покраской обработана: Сухая абразивная струйная очистка (дробомет).

Покраска рамы выполнена в 2 слоя, что обеспечивает устойчивость к ударам и атмосферным осадкам. Красочный слой имеет текстурированную поверхность в виде шагрени.

Цвет стандартный: красный с черным. (RAL 3020/9005) Возможны варианты с использованием другого цвета.

Все открытые болтовые соединения оцинкованные и защищены колпачками закругленной формы из ПВХ (поливинилхлорид) диаметрами и высотой 27х19 мм, 20х11мм, 20х16 мм, что усиливает антивандальную и антикоррозийную защиту тренажера.

Для предотвращения травм спортсменов концы прямоугольных профилей заварены с радиальным скруглением 3 мм, а круглые трубы имеют заглушки из ПВХ (поливинилхлорид).

В комплект входят анкерные болты М16х125 для крепления тренажера к бетонному основанию.

Для безопасности в основании ног тренажера устанавливаются цельнолитые резиновые накладки прямоугольной формы длиной 280 мм, шириной 280 мм, толщиной 60 мм, которые закрывают выступающие элементы анкерных болтов. Накладки имеют внутренние пазы под головки анкерных болтов и технологический разрыв с разъемным соединением типа «ласточкин хвост». Разъемное соединение осуществляется через замок в виде равнобедренной трапеции, с размерами оснований 50 и 20 мм соответственно и высотой 35 мм, с приемным отверстием в виде равнобедренной трапеции, с размерами оснований трапеции 50 и 20 мм соответственно и высотой 35 мм. Накладки изготовлены из цельнолитой резины с плотностью материала 1250 кг/м3 и твердостью по Шору (шкала А) 62 единицы.

На тренажере размещена нестираемая полноцветная иллюстрированная инструкция в виде таблички с визуализацией выполнения упражнения и информацией о назначении тренажера с требованиями безопасности и предостережениями.

На тренажере размещена табличка с уникальным серийным номером и информацией о производителе.

Тренажер укомплектован эксплуатационной документацией в соответствии с ГОСТ 2.601-2013.

Тренажер соответствует «ГОСТ Р 57538-2017 Тренажеры стационарные уличные. Общие требования безопасности и методы испытаний».

Гарантийный срок — 1 год.

Срок эксплуатации — 5 лет.
