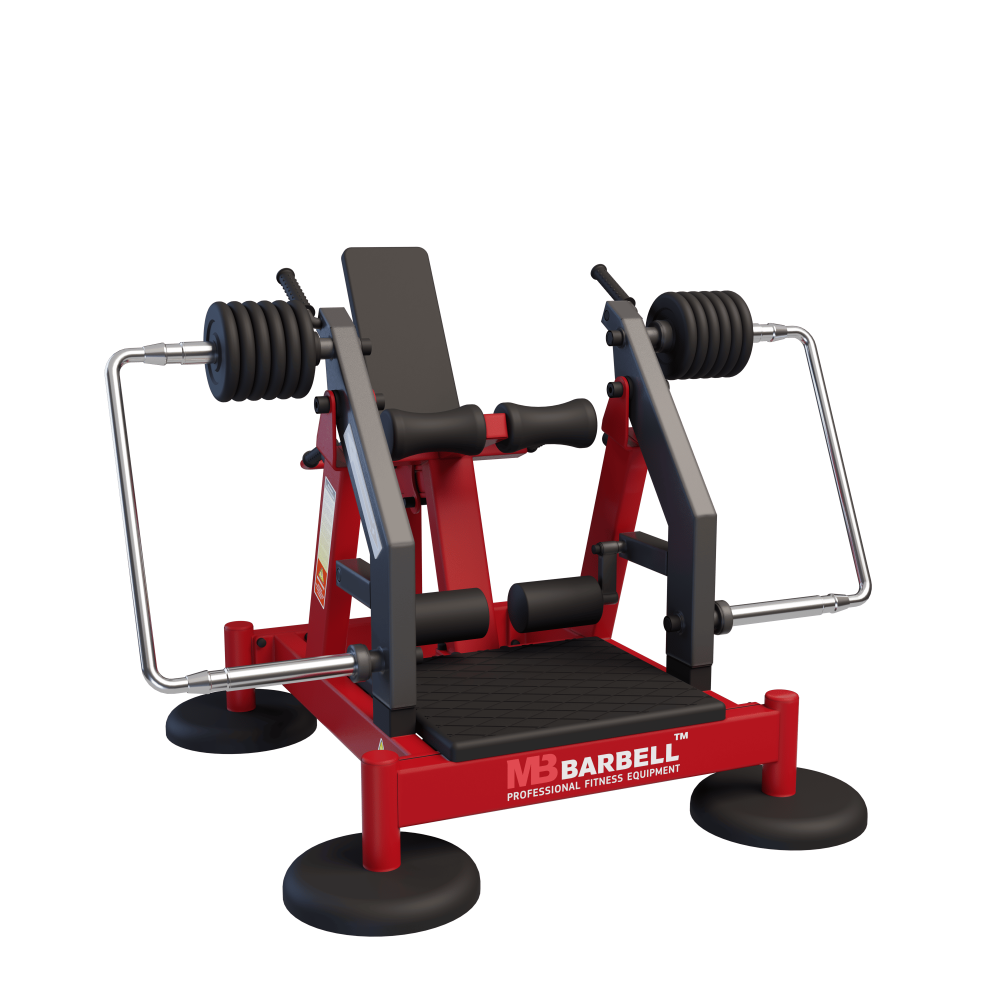

Разгибание ноги сидя / Leg extension MB 7.76E

Тренажер предназначен для тренировки четырехглавой мышцы бедра.

Упражнение: разгибание ноги в тренажере сидя.

Габариты (ДхШхВ), мм: 1490х1780х1280 (производителем допускается отклонение от указанных размеров в пределах 2%)

Техническое описание:

Несущая конструкция изготовлена из стального профиля 120х60 мм с толщиной стенки 3 мм, соответствующего ГОСТ 30245-2003, и 4-х стальных труб диаметром 76 мм с толщиной стенки 4 мм.

Спинка размером 340х246 мм с радиусом закругления 28 мм толщиной 25 мм изготовлена из бакелитовой ламинированной фанеры толщиной 12 мм, покрытой интегральным пенополиуретаном с противоскользящей поверхностью.

Сиденье состоит из двух частей размером 246х246 мм каждая с радиусом округления 28 мм толщиной 25 мм, изготовленные из бакелитовой ламинированной фанеры толщиной 12 мм, покрытой интегральным пенополиуретаном с противоскользящей поверхностью. Для крепления сиденья и спинки применяется скрытая гаечная система, которая позволяет предохранить от окисления болтовые соединения.

Рукоятки на тренажере изготовлены из стального прута, соответствующего ГОСТ 1051-73. В месте хвата на рукоятке закреплены ручки диаметром 34 мм из ПВХ (поливинилхлорид), имеющие анатомическую противоскользящую поверхность.

В качестве упоров для ног используются валики диаметром 120 мм, длиной 250 мм, утолщенные на краях и имеющие утоньшение в средней части для предотвращения бокового соскальзывания ног при выполнении упражнений, изготовленные из полиэфирного полиуретана, закрепленные на стальных втулках диаметром 42 мм толщиной стенки 3 мм, соответствующие ГОСТ 3262-75.

В качестве отягощения в тренажере используются 2 независимые подвижные рамы, изготовленные из стального профиля 120х60 мм с толщиной стенки 3 мм, соответствующего ГОСТ 30245-2003, 4 горизонтально расположенных накопителя грузов отягощения диаметром 48 мм, изготовленные из бесшовной трубы из коррозийно-стойкой стали ГОСТ 9941-2022. Конструкцией предусмотрено сквозное крепление накопителей через специальные втулки, вваренные в профиль подвижной рамы.

На концах накопителей установлены конические оконечники диаметром 48 мм и длиной 113 мм. Оконечники имеют сквозное отверстие диаметром 28 мм. Для предотвращения соскальзывания грузов отягощения на оконечниках предусмотрена «ловушка» в виде проточной канавки, глубиной 2,5 мм и шириной 37 мм.

На тренажере предусмотрены 2 упора (отбойника), изготовленных из ПВХ (поливинилхлорид) размером 108х60х60 мм, ограничивающие диапазон движения подвижных рычагов и имеющие скрытое болтовое крепление к раме.

Изменение нагрузки осуществляется путем перемещения дисков в накопителе. В качестве отягощения в тренажере используются диски стальные, цельнометаллические, обрезиненные, с втулкой из нержавеющей стали ГОСТ 9941-2022 12 шт. по 5 кг (60 кг). Резиновое покрытие диска изготовлено из цельнолитой резины с плотностью материала 1250 кг/м3 и твердостью по Шору (шкала А) 62 единиц. Резиновое покрытие приклеено к стальной основе для предотвращения его отрыва в процессе эксплуатации.

Узел вращения подвижной рамы изготовлен из стальной пластины размером 160х120 мм с толщиной стенки 8 мм, соответствующей ГОСТ 19903-2015 и оснащен необслуживаемыми усиленными подшипниками закрытого типа.

Нагрузка на тренажере изменяется ступенчато с минимальным шагом 5.

Платформа для ног покрыта пенополиуретаном и имеет противоскользящий рисунок. Для крепления применяется скрытая гаечная система, которая позволяет предохранить от окисления болтовые соединения.

Сварка конструкционных элементов тренажера выполнена в соответствии с ГОСТ 14771-76. Поверхность металла перед покраской обработана в соответствии с ГОСТ 9.402-2004 (Сухая абразивная струйная очистка (дробомет).

Покраска рамы выполнена в 2 слоя, что обеспечивает устойчивость к ударам и атмосферным осадкам. Красочный слой имеет текстурированную поверхность в виде шагрени.

Цвет стандартный: красный с черным. (RAL 3020/9005) Возможны варианты с использованием другого цвета.

Все открытые болтовые соединения оцинкованные и защищены колпачками закругленной формы из ПВХ (поливинилхлорид) диаметрами и высотой 27х19 мм, 20х11 мм, 20х16 мм, что усиливает антивандальную и антикоррозийную защиту тренажера.

Для предотвращения травм спортсменов концы прямоугольных профилей заварены с радиальным скруглением 3 мм, а круглые трубы имеют заглушки из ПВХ (поливинилхлорид).

В комплект входят анкерные болты М16х125 для крепления тренажера к бетонному основанию.

Для безопасности в основании ног тренажера устанавливаются цельнолитые резиновые накладки диаметром 390 мм, толщиной 60 мм, которые закрывают выступающие элементы анкерных болтов. Накладки имеют внутренние пазы под головки анкерных болтов и технологический разрыв с разъемным соединением типа «ласточкин хвост». Разъемное соединение осуществляется через замок в виде равнобедренной трапеции, с размерами оснований 50 и 20 мм соответственно и высотой 35 мм, с приемным отверстием в виде равнобедренной трапеции, с размерами оснований трапеции 50 и 20 мм соответственно и высотой 35 мм. Накладки изготовлены из цельнолитой резины с плотностью материала 1250 кг/м3 и твердостью по Шору (шкала А) 62 единицы.

На тренажере размещена нестираемая полноцветная иллюстрированная инструкция в виде таблички с визуализацией выполнения упражнения и информацией о назначении тренажера с требованиями безопасности и предостережениями.

На тренажере размещена табличка с уникальным серийным номером и информацией о производителе.

Тренажер укомплектован эксплуатационной документацией в соответствии с ГОСТ 2.601-2013.

Тренажер соответствует «ГОСТ Р 57538-2017 Тренажеры стационарные уличные. Общие требования безопасности и методы испытаний».

Реестровая запись ГИСП № 10608845

Гарантийный срок — 2 года.

Срок эксплуатации — 7 лет
